Бюджетное решение!!!

автор:vladsm

Ссылка на источник

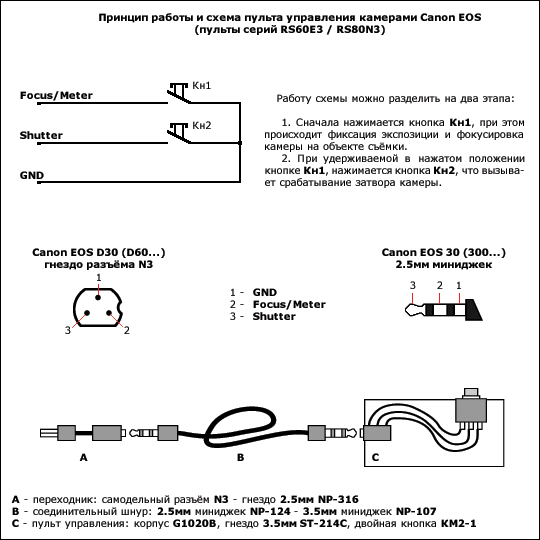

Итак, начнём потихоньку. Вот собственно схема того, что хотелось сделать.

Как видно, ничего сложного здесь нет. Пульт со шнуром, заканчивающимся миниджеком на 2.5мм, подходит к камерам Canon EOS 30 (33, 50, 300, 500 и т.п.), то есть тем, что используют пульт RS-60E3. Замечу, что переходник с миниджека 2.5мм на Сапоповский разъём N3 нужен только тем, кто собирается использовать пульт как с указанными плёночными камерами, так и с цифровыми Canon D30 или D60, теми, что используют пульт RS-80N3.


Что может потребоваться и пригодиться ("приборы и материалы":) ):
Разъём миниджек 2.5мм (стерео) NP-124 - 1 шт. (~ 4.30 руб.)
Разъём миниджек 3.5мм (стерео) NP-107 -1 шт. (~ 6.10 руб.)
Гнездо в корпус под миниджек 3.5мм (стерео) ST-214C (с гайкой) - 1 шт. (~ 8.20 руб.)
Кнопка двойная КМ2-1 - 1 шт. (~ 22.00 руб.). Кнопку надо доработать для получения двух раздельных срабатываний. Это делается наклеиванием узкой, но достаточно толстой полоски изоленты на нажимную платсину над той из кнопок, которая должна срабатывать первой.
Корпус для РЭА G1020B - 1 шт. (~ 39.00 руб.) или просто пустая коробочка из-под плёнки
Провод для соединительного шнура, монтажные провода
Паяльник и причиндалы
Отвёртка, пассатижи, нож

Если делать ещё и переходник, то стоит и это прихватить:
Гнездо на кабель под миниджек 2.5мм (стерео) NP-316 - 1 шт. (~ 7.50 руб.)
Трубчатые клеммы для штыревого разъёма (d ~0.7мм) - 3 шт.
Изоляционная лента, термоусаживаемые трубки

Навыки работы с паяльником, пассатижами и прочими отвёртками приветствуются. В противном случае в стоимость следует включить всякого рода страховые взносы.

В общем, вот те основные запчасти, которые у кого-то может быть валяются и дома, а кому-то (как мне например) придётся их покупать в магазине. Это штыревые разъёмы (типа миниджек) 2.5мм (NP-124)и 3.5мм (NP-107), гнёзда для этих разъёмов на провод 2.5мм (NP-316) и в корпус 3.5мм (ST-214C с гайкой, которой у меня почему-то не оказалось...), сдвоенная кнопка KM2-1 (гордость отечественной оборонной промышленности). В зависимости от предполагаемой конструкции корпуса, кнопку КМ2-1 и гнездо ST-214C можно сразу же спаять по схеме отрезками гибкого монтажного провода подходящей длины. Мне показалось, что гораздо легче это сделать сначала, чем потом пытаться орудовать паяльником в тесном корпусе пульта. Практика показала, что я не ошибся.

Теперь нам предстоит сделать соединительный шнур. Для этого нам потребуются разъёмы миниджек 2.5мм (NP-124) и 3.5мм (NP-107), а также кусок подходящего провода. В последний момент мне на глаза попался старый ненужный шнур-переходник миниджек на два "тюльпана", так что один из разъёмов (а именно 3.5мм) мне не пришлось паять. Я просто отрезал ненужные "тюльпаны" и сразу получил полуфабрикат для шнура :). В любом случае должно получиться примерно следующее

Конвертер-переходник с миниджека на Сапоповский разъём N3 - отдельная песня. Процесс его изготовления весьма непрост. Представляет он из себя с одной стороны гнездо NP-316 под миниджек 2.5мм, а с другой стороны - хитрую конструкцию из монтажных проводов, трубчатых клемм (в количестве 3 шт.) для штыревого разъёма и термоусадочных трубок, щедро приправленных изолентой. К сожалению, стадии его создания нигде не запечатлены. Если вдруг буду делать ещё один такой, то постараюсь всё заснять по шагам.

Если не хочется особо возиться или нет под рукой подходящего корпуса, то выручить смодет обыкновенная пластиковая коробка от фотоплёнки. Для начала аккуратно проделаем отверстия в её дне (для установки гнезда ST-214C) и в крышке (для закрепления на ней кнопки КМ2-1). Делать это нужно осторожно, потому что тонкий и мягкий пластик может начать рваться вокруг краёв отверстий...

Теперь устанавливаем гнездо ST-214С и кнопку КМ2-1 в этот своеобразный корпус и собираем всё вместе. Получилось, может быть, не очень привлекательно, зато вполне функционально и крайне дёшево.

Если хочется придать некоторый пристойный вид данному изделию, то неплохо бы озаботиться пристойным корпусом. К сожалению, выбирать мне было особо и не из чего, пожтому я остановился на первом попавшемся под руку замечательном пластиковом корпусе G1020B. Дно у него прикручивается шурупчиками, а отверстия закрываются резиновыми пробками, которые так же идут в комплекте.

Аккуратно монтируем гнездо ST-214C и кнопку КМ2-1 в корпус, в предварительно приготовленные для этого отверстия. Мне показалось, что будет удобно, если кнопку расположить на одной из боковых граней (она так удобно ложится под указательный палец), как гашетку. А гнездо - так, чтобы при размещении пульта в руке, соединительный шнур не причинял неудобств. Замечание: следите, чтобы в комплекте к ST-214C была гайка! Мне вот гайки не досталось, и подходящей по диаметру и шагу резьбы я не нашёл. А без неё очень неудобно крепить это гнездо, так как его приходится вворачивать в стенку корпуса. Это весьма неудобно... :(

Теперь собираем корпус, закручиваем шурупы и затыкаем дырки специальными резиновыми пробками (кстати, они могут служить ножками для пульта, не давая ему скользить по гладкой поверхности, например по столу). По-моему получилось совсем неплохо.

В общем, оно есть и оно работает. Стоимость оказалась меньше 100 руб. (по ценам деталей в магазинах "Чип и Дип" ), что несколько выше 50 руб. о которых я писал раньше. Но стоит учесть, что многое из необходимых деталей вполне может валяться где-то в дальнем ящике стола или какой-нибудь забытой коробке с инструментами... (с)

Отсебятина. Я сделал примерно тоже самое, но из компбтерной мышки, левая кнопка -АФ и спуск, правая должна была быть просто АФ, но я ее случайно заклее холодной сваркой =)

Вместо колесика вставил переключатель, припаяный паралельно левой кнопки, т.е. выполняет ее же функции, но применяется в режиме В =)

я использовал мышку от ноутбука, она меньше в двое =)

плюс меньше пайки =)

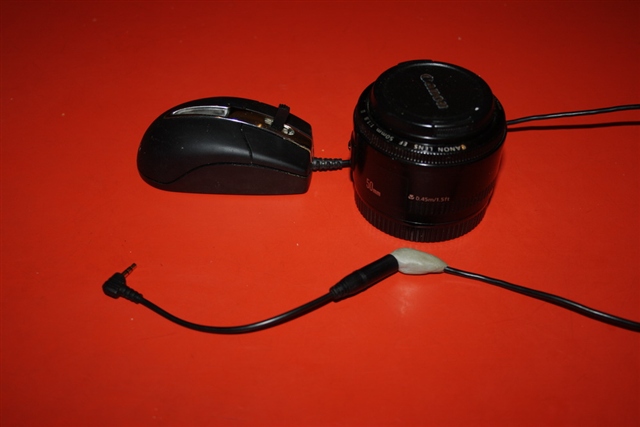

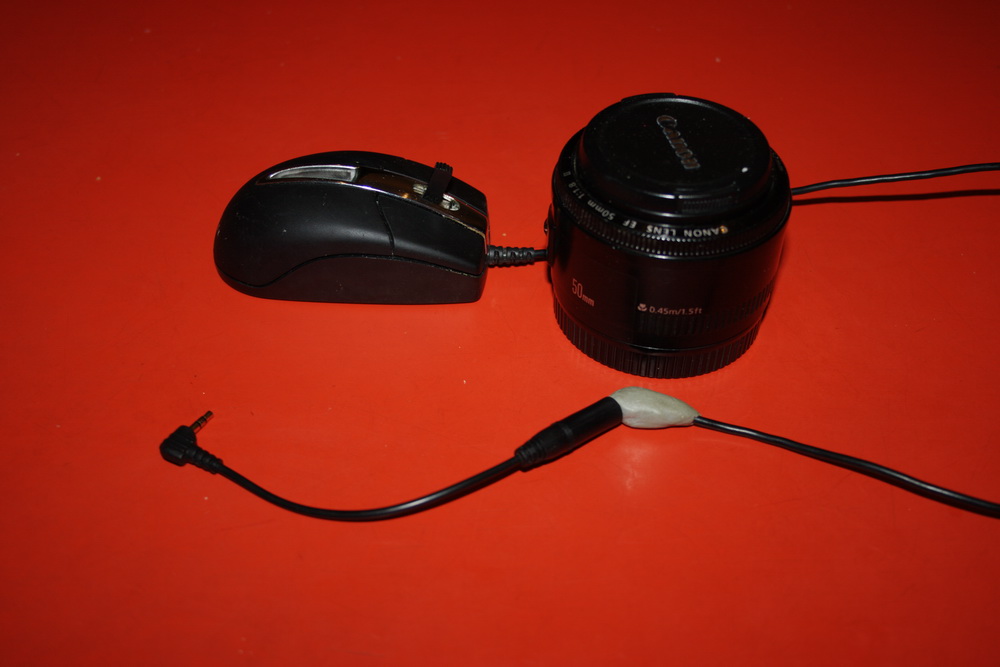

Это мой вариант в сравнении с полтинником =)

За 5 баксов я нашел только беспроводной, такой у меня есть, но он не удобен.

Да и что-то, где-то заказывать, когда можно сделать за несколько минут(не считая проклейки), смысла не вижу.

Собственно эта статья для очумелых ручек, кому-нибудь пригодится =)

Да есть у меня такое, с одной кнопкой =)

это на случай если приспичит делать автопортрет, а при съемке со штатива ночью, тросик удобнее, опять же можно сериями снимать =)

Кстати пульт я когда брал пришлось менять один раз, первый не работал =)
